超低圧損EHS
品番
 |
|
特長
- 初期圧力損失200±20Pa（定格風量時）
- 捕集効率 99.99%以上（0.3μm粒子に対して）
※全数スキャンテスト - 超低圧損
- アルミセパレータレス構造により耐蝕性を向上
- 構造部材の低アウトガス化を実現
- コンパクト設計
構成
| ろ材 | グラスペーバ | |||
| 枠 | アルミニウム押出型材 （アルマイトクリア仕上げ） |
|||
| フェースガード | アルミニウムラスアミ | |||
| 接着材 | ウレタン系特殊樹脂 | |||
| シール | ガスケット | EPDM | ||
| チャンネルゲル | シリコーン | |||
| 最終圧力損失 | 500Pa | |||
| 常時仕様温度 | 60℃ | |||
| 最高湿度 | <100% ただし、結露または水滴付着ないこと |
|||
仕様
| 品 番 | 寸法 縦Ｘ横Ｘ奥行 (mm) |
定格風量 （m3/min) |
初期圧力 損失 (Pa) |
捕集効率（％） 0.3μm 粒子 |
製品重量 (Kg) |
|||
| EHS-A-C | 305X305X150 | 7.1 | 200±20 | 99.99 以上 |
3 | |||
| EHS-A-DS | 305X610X150 | 15.1 | 4 | |||||
| EHS-A-DC | 610X305X150 | 15.1 | 4 | |||||
| EHS-A-D | 610X610X150 | 32.0 | 7 | |||||
| EHS-A-N | 610X760X150 | 40.2 | 8 | |||||
| EHS-A-P | 610X915X150 | 48.8 | 9.5 | |||||
| EHS-A-Q | 610X1220X150 | 65.6 | 12 | |||||
※アルミ枠チャンネルゲルタイプの奥行（Ｄ寸法）は159mmになります。

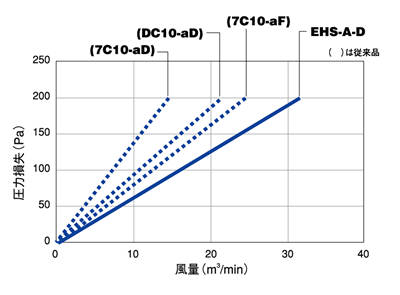

風量と圧力損失の関係
