NITTAOMEGA XC120
図面はこちら
特長
- 可搬120kg
- 大口径シリンダとカムロック方式の採用
- 脱着センサ内蔵
用途
- プレス・成型品の取出し時、バリ取り・研磨・組立作業時のツールの交換
- アークトーチ、塗装・シーリングガンの交換
- その他さまざまな用途のツールの交換

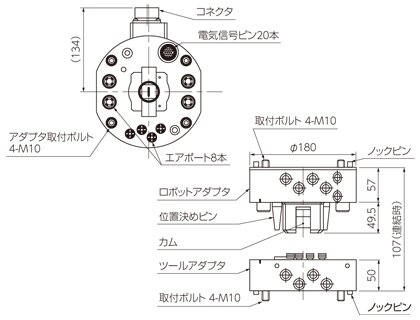

外形寸法
仕様
| 可搬質量 | 120kg | ||
|---|---|---|---|
| 許容モーメント | 1079Nm(11000kgf ・cm) | ||
| 許容トルク | 1079Nm(11000kgf ・cm) | ||
| 外径寸法 | φ180mm | ||
| 連結時厚み | 107mm | ||
| 本体材質 | アルミニウム合金 | ||
| 位置再現精度 | ±0.025mm | ||
| 動作駆動圧力 | 0.39～0.85Mpa(4～8.7kg/cm2) | ||
| 本体質量 | ロボット側 | 4.6kg | |
| ツール側 | 2.7kg | ||
| 電気信号 | 電流値 | 3A | |
| 芯数 | なし または 20本 | ||
| エアポート | ポート数 | 4本 Rc1/2 | 4本 Rc1/4 |
| 有効断面積 | 64mm2 | 13mm2 | |
| CV値 | 3.6/ポート | 0.72/ポート | |
| 耐圧 | 0.855MPa(8.75kg/cm2) | ||
| 出力信号 | チャック端 | ||
| アンチャック端 | |||
| 連結確認端 | |||
| 環境 | 使用温度 | 0～60(℃) *1 | |
| 使用湿度 | 0～95(％) *2 | ||
＊1 凍結なき事 No freeze
＊2 結露なき事 No condensation
