【塗料配管用等】 柔軟ふっ素樹脂系2層チューブ TES

特長

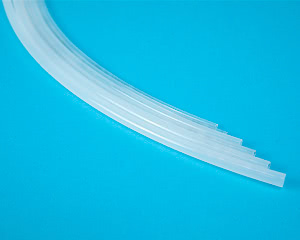

TES
  • 塗装用配管に適しています。
  • 内層(特殊ふっ素樹脂)+外層(特殊ナイロン樹脂)の2層構造です。
  • 柔軟性に優れており、ロボットなどの可動配管に適しています。
  • 内層は耐薬品性、内面平滑性に優れています。
  • 外層は耐摩耗性に優れています。
  • 半透明なので、流体を視認することが可能です。
  • 使用流体:空気、水、水性塗料および脂肪族系・芳香族系炭化水素の溶剤
  • 使用温度範囲:(空気) -40℃~+100℃、(水) 0℃~+70℃、(水性塗料など)0℃~+40℃
  • 適用継手:クイックシールシリーズ(インサートタイプ)、ケミフィット(CSE)シリーズ
  • 負圧性能:-101.294kPa(0.1Torr)
  • 定尺:20M、100M
  • 使用温度と最高使用圧力の関係(右グラフ)
  • 使用温度(雰囲気温度)により最高使用圧力は異なります。許容範囲外でのご使用は、事故や早期破壊の原因となります。
  • 常温(20℃)以外でのご使用の際は必ず右グラフに示す最高使用圧力変化率を参照し、その数値内でご使用ください。


寸法表

TESチューブ(ミリサイズ)

品番 外径(mm) 内径(mm) 最高使用圧力 (MPa at20℃) 最小曲げ半径 (mm) 質量(g/m) 半透明
TES-4-4X2.5 4 2.5 1.8 15 9
TES-4-6X4 6 4 1.8 20 18
TES-4-8X6 8 6 1.5 35 26
TES-4-10X8 10 8 1.1 50 33

TESチューブ(インチサイズ)受注生産品

品番 外径(mm) 内径(mm) 最高使用圧力 (MPa at20℃) 最小曲げ半径 (mm) 質量(g/m) 半透明
TES-1-1/4 6.35 4.57 1.4 25 18
TES-1-3/8 9.53 6.99 1.4 40 37
TES-1-1/2 12.70 9.56 1.4 55 61
注意 注意:
水を流体で使用する場合は、含まれる添加剤の種類によってはチューブを劣化させることがあります。詳しくは当社までお問合せください。
注意 注意:
水を流体で使用する場合は、サージ圧を最高使用圧力以下にしてください。また、凍結の無いようにしてください。
