面圧分布測定システム 耐熱感圧センサシート200℃までの高温環境で
使用可能

200℃までの高温環境で様々な接触圧力分布を、
リアルタイムで測定・表示が可能!

面圧分布測定システム 耐熱感圧センサシート
  • 特徴1最大200℃で使用可能な厚さ0.2mmの超薄型センサシート
  • 特徴2シンプルな構造で繰り返し使用可能
  • 特徴3最大730Hzのサンプリングでリアルタイムに測定可能
  • 特徴4測定データはASCII、AVI、JPEG、MATLAB形式での保存が可能
  • 特徴5安心サポートの日本製

こんなところに使われています

  • LCDバックライト貼り合わせ時の圧力測定
    LCDバックライト貼り合わせ時の圧力測定
  • FPC積層プレス圧力分布測定
    FPC積層プレス圧力分布測定
  • ローラーニップ
    ローラーニップ

LCD基板圧力分布測定/偏向板圧力分布測定/カバーガラス貼り合わせ圧力分布測定/タッチパネル貼り合わせ圧力分布測定/OCAラミネート圧力分布測定/バックライトの貼り合わせ圧力分布/FPC積層プレス圧力分布測定/LCD基板積層プレス圧力分布測定/積層セラミックコンデンサー製造工程の圧力分布測定/グリーン印刷時の圧力分布測定/測定/ACF圧着部圧力分布測定/基板研磨及び洗浄ブラシ圧分布の測定/保護フィルム真空ラミネート部の圧力分布測定/定着部圧力分布測定/転写ユニット評価開発/用紙搬送部圧力分布測定/用紙送り出し部圧力分布測定/サーマルヘッド接触部圧力分布測定/クリーニングブレード圧分布評価/現像ロール圧分布評価ラミネート時圧力分布測定/圧延工程圧力分布測定/コーティング圧力分布測定/印刷機器圧力分布測定(精密転写、搬送ローラー間評価)

システム構成

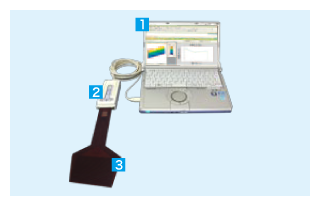

システム構成 I-SCAN

I-SCAN

  • 1ソフトウェア
  • 2EvolutionIIハンドル
  • 3センサシート

※システムにはPCは含まれません。

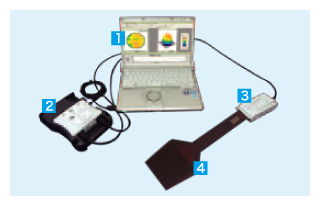

システム構成 HIGH SPEED I-SCAN

HIGH SPEED I-SCAN

  • 1ソフトウェア
  • 4データロガーユニット
  • 2VersaTekハンドル
  • 3センサシート

※システムにはPCは含まれません。

適合センサシートの仕様概略

品名(型番) ピッチ(行/列) 最大測定
圧力※
感圧サイズ
(縦横)
外寸
(全幅×全長)
厚さ 感圧点数 適用システム
I-SCAN 100NHT 2.54mm 1300kPa 112mm×112mm a:149 b:116
c:248 d:380
0.2mm 1,936 I-SCAN
HIGH SPEED I-SCAN
7000kPa
I-SCAN 150NHT 3.75mm 1300kPa 165mm×165mm a:200 b:170
c:200 d:320
0.2mm 1,936 I-SCAN
HIGH SPEED I-SCAN
7000kPa
I-SCAN 210NHT 5.41mm 1300kPa 238mm×238mm a:284 b:250
c:200 d:540
0.2mm 1,936 I-SCAN
HIGH SPEED I-SCAN
7000kPa

※ 1kPa≒0.01kgf/cm2 最小測定圧力は最大測定圧力のおよそ1/10です。
