足圧分布測定システム F-スキャンII超薄型0.15mmセンサシートに
よるフィルム式圧力分布測定

足の裏にかかる圧力分布を動的に測定

高解像度のセンサが、歩行の状態を緻密に測定

サイズに合わせてセンサシートのカットが可能

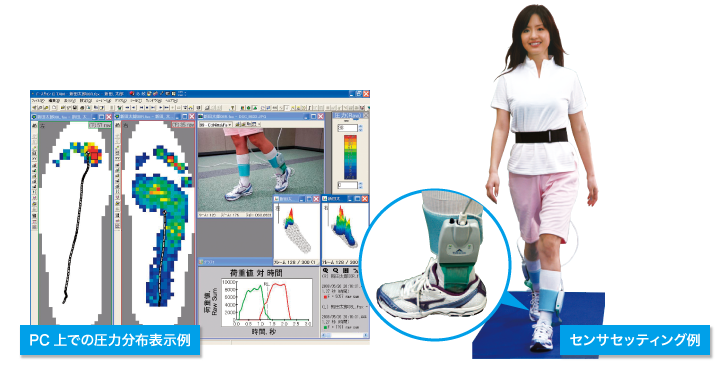

圧力分布測定システム「F-スキャンII」
足圧分布測定システム F-スキャンII
  • 特徴1超薄型のセンサシート(約0.15mm)で靴内にも簡単に装着可能
  • 特徴2「最大955点」のセンシングポイントにより高密度な圧力分布想定が可能
  • 特徴3最大750Hzの高速サンプリング
  • 特徴4センサシートは足のサイズに合わせて自由にトリミング可能
  • 特徴5測定データはASCII、AVI、JPEG、MATLAB形式での保存が可能
  • 特徴6力積、時間積分表示が可能
  • 特徴7複数の立脚期における圧力分布やピーク圧力など解析機能が拡充、グラフ/表、レポート作成
  • 特徴8荷重中心の移動速度表をグラフ表示

ソフトウェアがバージョンアップしました。

  • FTI(荷重×時間 力積)とPTI(圧力×時間 積分)※
  • 解析機能の拡充※
    • 複数の立脚期における圧力分布を解析、グラフ/表、レポート作成
    • 複数のピーク圧力を解析、グラフ/表、レポート作成
  • 荷重中心の移動速度グラフ※
  • ビデオカメラの選択と音声の取り込み※
    ※Ver7.00からの追加機能
  • F-スキャンⅡは、足底板開発や、インソール等の開発や履き心地の評価にも活用いただいている製品です。また糖尿病患者様のフットケアにも活用いただけると考えております。

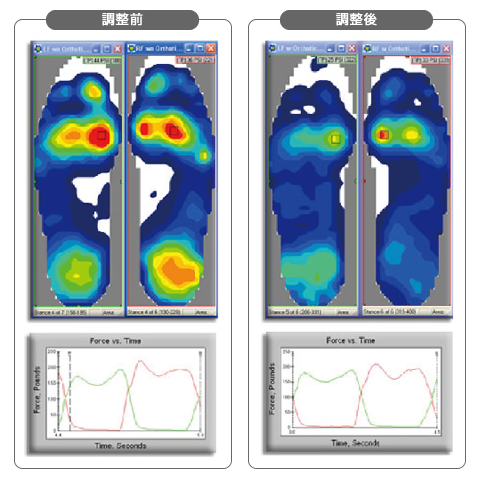

専用ソフトウェアから見た圧力分布の表示例

専用ソフトウェアから見た圧力分布の表示例

専用ソフトウェアの機能

  • リアルタイム及び取得済みデータの2D及び3D表示
  • 圧力値表示及びグラフ表示
  • 術前、術後等、複数データの比較表示
  • 加重と時間の積分表示
  • データのフレーム表示、ピーク表示、マルチピーク表示
  • 指定エリア毎の分析
  • 被験者データのインポート、イクスポート
  • 荷重中心点及び軌跡表示
  • ASCII形式でもデータ保存も可能
  • 取得済みデータに写真などの画像ファイルを並べて表示可能

メリット

  • 靴の中の足状態を管理できます
  • 整形靴等の性能を向上できます
  • 矯正の調整にかかる回数と時間を減らし顧客満足の向上とコストの削減ができます
  • 保険請求(250点)のためのドキュメンテーションあるいはサービス料請求のためのレポートに利用できます
  • 下肢荷重検査用 診療報酬250点

こんなところに使われています

  • 運動中の動作解析(屋内外)
    運動中の動作解析
    (屋内外)

高齢者の歩行解析/アスリートの走行動作解析/組立作業者の動作解析/靴設計時の圧力分布測定/インソール設計開発時の圧力分布測定/立位時咬合バランス評価/スキー滑走圧力分布解析/スケート滑走圧力解析/歯科・接骨院・整形外科等での術前術後の評価/スポーツシューズ開発設計評価

システム構成

品名 数量 仕様
センサシート
(F-スキャンⅡセンサシート)
20枚 最大センサセル数;955(片足) 測定圧力範囲;50~500kPa。
センサハンドル
(VersaTekカフユニット)
2個 奥行98.4×幅66.8×高さ25.4mm/重さ106g/ 電源ランプ、センサ接続ランプ
インターフェース
(VersaTek 2ポートハブ)
1式 奥行146.0×幅119.4×高さ34.3mm/重さ236g/ 電源ランプ、USBランプ、カフポートランプ(電源・通信)
USBケーブル 1本 長さ3,048mm/重さ180g
カフケーブル 2本 長さ7620mm
ソフトウェア 1式 F-スキャンⅡソフトウェア
取扱説明書 1式 F-スキャンⅡユーザーズマニュアル
クイックガイド 1式 F-スキャンⅡクイックガイド
その他付属品 1式 カフバンド2ヶ、ウエストベルト1本

センサシート

センサシート

システム内容

システム内容

オプション

ブラダテスタBDS

ブラダテスタBDS-A01

センサシート(センサ補正用加圧器)

加圧面積90×310mm

※これ以上のサイズは使用できません。

足圧解析ソフト

TAM(Timing Analysis Module)

ご使用できるPCの条件(すべてのPCの動作を保証するものではありません。)

  • CPU:Intel Pentium 2GHz またはそれ以上
  • メモリ:1GB RAM 以上
  • ハードディスク:1GB 以上の空き容量
  • ディスク装置:CD-ROM ドライブ
  • I/Oポート:USB2.0
  • OS:Windows7(32/64ビット版)、Windows8(32/64ビット版)

適合センサシートの仕様概略

名称 想定圧力
(KPa)
F-SCAN Ⅱ ---
F-SCAN Ⅱ SPORT ---
F-SCAN Ⅱ SPORT LONG ---
F-SCAN Ⅱ LONG ---
F-SCAN SPORT ---
F-SCAN SPORT LONG ---
9811E ---
4256E ---
