座圧分布測定システム CONFORMat

車椅子・クッションの圧力分布の調整・解析

新構造センサシートの採用で複雑な座面形状にも柔軟に追従します。

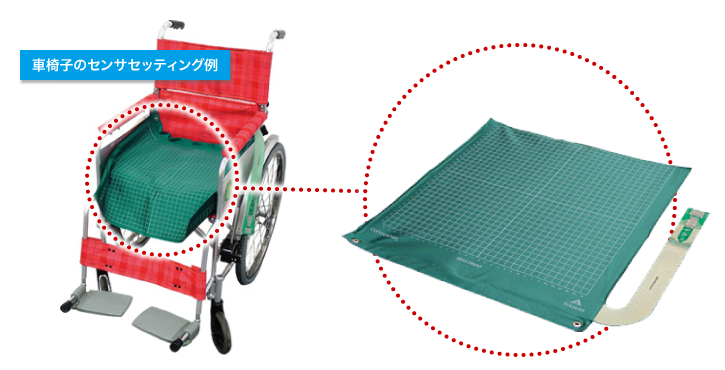

車椅子の底面部分にセンサシートを設置し
圧力分布を緻密に測定する「CONFORMat」
座圧分布測定システム CONFORMat
  • 特徴1複雑な形状の座面に対して柔軟に追従するセンサシートで、ハンモッキングの影響を減少
  • 特徴2用途や対象物に応じてセンサ感度の調節が可能
  • 特徴3持ち運びが便利な校正装置を標準装備
  • 特徴4背と座の圧力分布状態を同時に測定可能(センサシート2枚使用の場合)
  • 特徴5背、座、足の圧力分布状態を同時に測定可能 (センサシート3枚使用の場合)
  • 特徴6座位時の圧分布、すわり心地の評価が可能
  • 特徴7シーティングのポジショニング評価から車いすの褥瘡予防など多様な使い方が可能

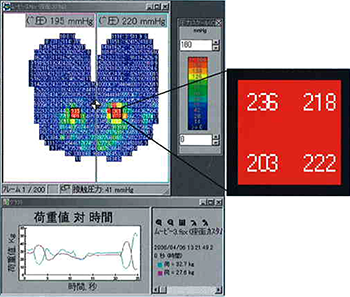

専用ソフトウェアから見た圧力分布の表示例

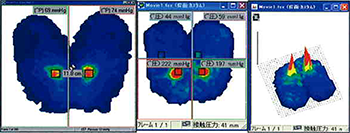

専用ソフトウェアから見た圧力分布の表示例
専用ソフトウェアから見た圧力分布の表示例

専用ソフトウェアの機能

  • 2次元、3次元表示
  • 接触エリア、平均圧力、ピーク圧力の表示
  • 荷重中心(COF)とその軌跡の表示
  • データののレコーディングとムービーファイルの再生
  • 複数データの同時表示
  • 2点間の距離表示
  • ASCIIデータの保存
  • 荷重対時間、圧力対時間等のグラフ作成機能
  • 感度調節機能

こんなところに使われています

  • 車いすの座圧分布評価
    車いすの座圧分布評価
  • 椅子設計時の圧力分布測定
    椅子設計時の
    圧力分布測定
  • 車椅子用クッションの調整・解析
    車椅子用クッションの
    調整・解析

システム構成

品名 数量 備考
1.センサシート 1枚※2 キャリングケース付き
2.センサコネクタ 1ヶ※2 USB仕様、幅57×奥行135×高さ35(mm)、ケーブル長さ:約4.5m、
重量:約320g 最大サンプリング速度80Hz、A/D分解能:8ビット
3.ソフトウェア 1式 CD-ROM 1枚 Windows VISTA、7、8 対応
4.ブラダテスタ 1式 バキュームポンプ、キャリングケース付き
5.取扱説明書 1式 システム取扱説明、インストールマニュアル、ブラダ取扱説明書

※2 2枚使用時の場合は数量は2になります

ご使用できるPCの条件(すべてのPCの動作を保証するものではありません。)

  • CPU:Pentium300MHz以上を搭載したPC/AT互換機
  • RAM:512MB以上
  • HDD:1.5GB以上の空き領域があること
  • CD-ROMドライブ、USBポートを装備していること
  • OS:Microsoft Windows VISTA、7、8

適合センサシートの仕様概略

品名 仕様
感圧サイズ 471.4mm×471.4mm 942.8mm×471.4mm※1
センサピッチ 14.7mm
センサ数 32×32=1024 64×32=2048※1
測定範囲 3.45~34.5kPa(感度調整機能デフォルト時)
厚み 1.78mm
空間分解能 0.46 sensel/cm2

※1 2枚使用時の場合
