NITTAOMEGA type XM

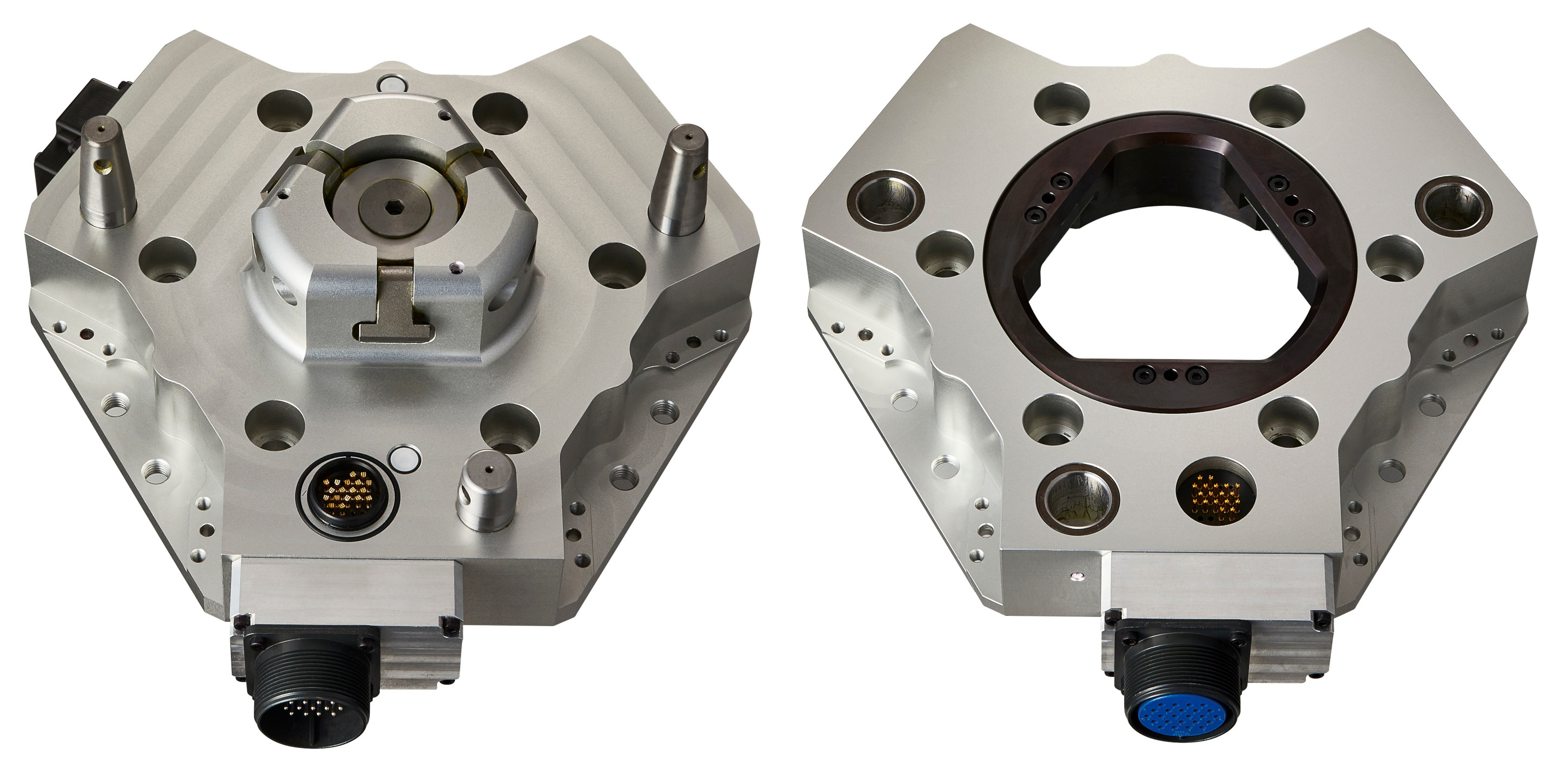

オートマチックツールチェンジャー NITTAOMEGA type XM



特長・用途

  • 250~350kg可搬
  • 国内13種類のロボット(P.C.D.160)に直接取付が可能
    ロボット直結構造、ツールアダプタ分割構造、テーパーピン3本化により、「薄型化」「軽量化」「高剛性化」を実現。
  • 新カムロック連結機構により耐久性・メンテナンス性が大幅向上
  • 次世代仕様のCTモジュールに対応
    NITTAOMEGA type Mと各種機能モジュールを共通化。

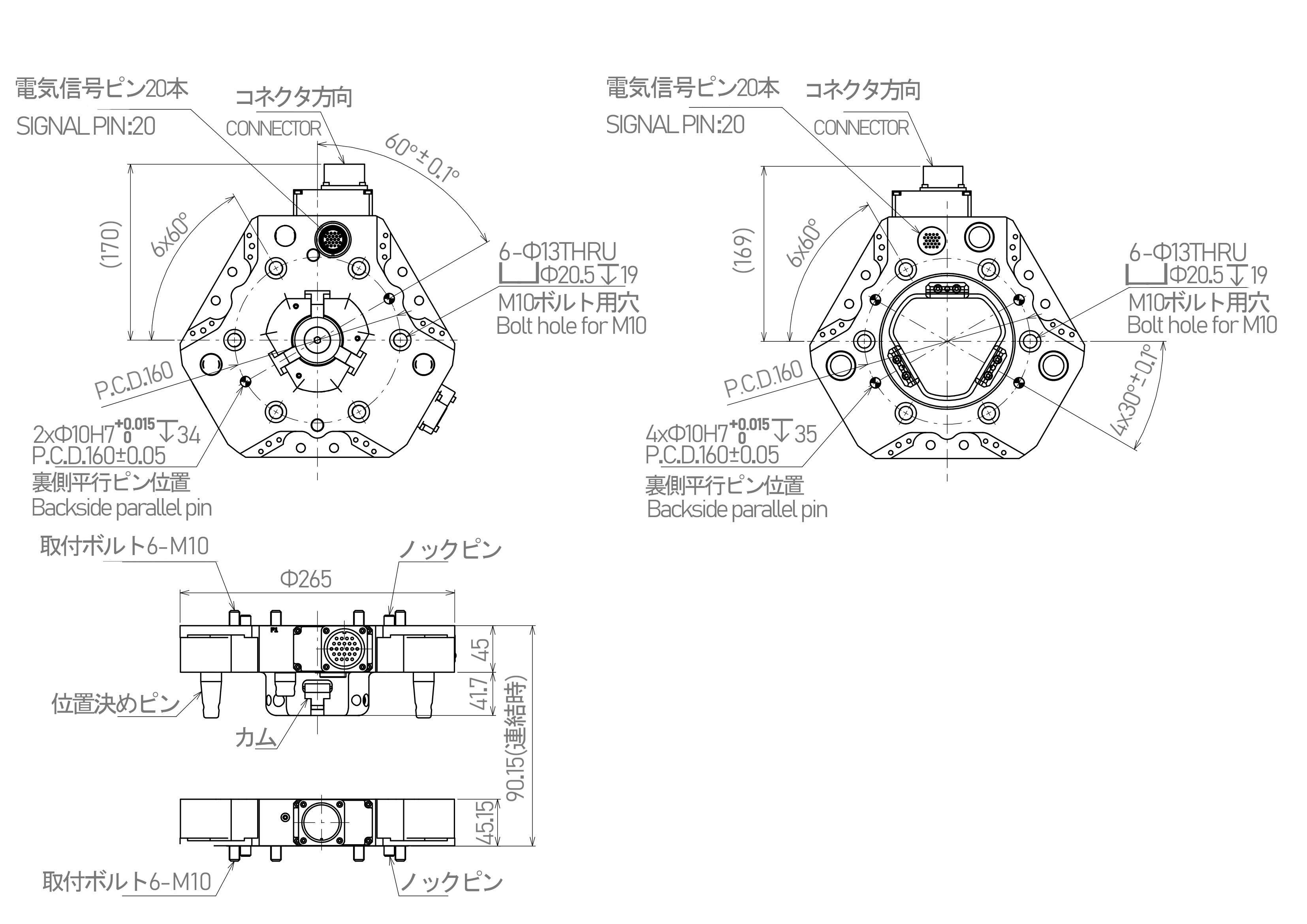

外径寸法

オートマチックツールチェンジャー NITTAOMEGA type XM



仕様

可搬質量 250~350㎏
許容モーメント 2,205Nm
許容トルク 2,205Nm
外形寸法 Φ265㎜
連結時厚み 90㎜
本体材質 アルミニウム合金
位置再現精度 ±0.025㎜
動作駆動圧力 0.39~0.85ⅯPa
本体質量 ロボット側 6.1㎏
ツール側 5.2㎏
プレート重量 ロボット側 不要(P.C.D.160に対して直付可能)
ツール側
電気信号 電流値 3A
芯数 なし または 20本
出力信号 チャック端
アンチャック端
連結確認端
環境 使用温度 0~60℃(凍結無きこと)
使用湿度 0~95%RH(結露無きこと)
コネクタ型式 ロボット側 MS3102A24-28P
ツール側 MS3102A24-28S



カタログ 取扱説明書



標準品の図面はこちら

ロボット アダプタ ツール アダプタ 左記アダプタの配線図



※ 24Vコモンもございます。
