オートマチックツールチェンジャー NITTAOMEGA type XL



特長・用途

  • 500~1000kg可搬対応※
    (※700kg以上でご使用の際は弊社までお問合せ下さい。)
  • 重量:25.6kg、機能モジュール:3モジュール取り付け可能
    高剛性ボディー採用により、重可搬ロボットに対応可能
  • 安全性、耐久性の継承
    大口径シリンダ・カムロック方式による安全性・耐久性を継承
  • 汎用性の継承
    各種機能モジュールを装着可能で、用途に応じた汎用性を継承
    また、NITTAOMEGA type Mで好評のノンスピルモジュールの搭載も可能

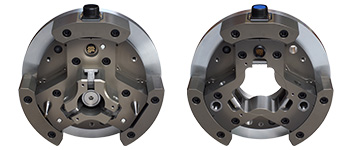

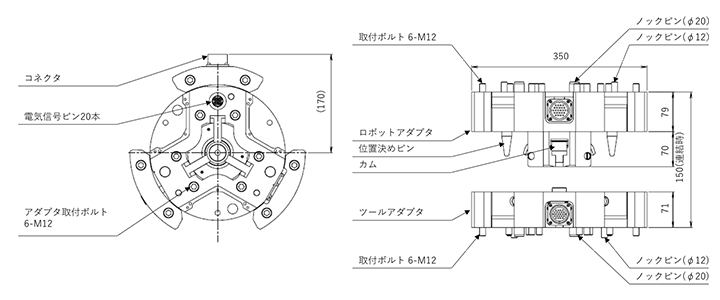

外径寸法

オートマチックツールチェンジャー NITTAOMEGA type XL



仕様

可搬質量 500~1000kg
許容モーメント 5500Nm
許容トルク 3500Nm
外径寸法 φ350mm
連結時厚み 150mm
本体材質 アルミニウム合金
位置再現精度 ±0.025mm
動作駆動圧力 0.39~0.85Mpa
本体質量 ロボット側 15.4kg
ツール側 10.2kg
電気信号 電流値 3A
芯数 0~20本
出力信号 チャック端
アンチャック端
連結確認端
環境 使用温度 0~60(℃) *1
使用湿度 0~95(%) *2

*1 凍結なき事 No freeze
*2 結露なき事 No condensation



取扱説明書



標準品の図面はこちら

ロボット アダプタ ツール アダプタ 左記アダプタの配線図



*24Vコモンもございます。

*取り付けプレートも取り揃えています。
