NITTAOMEGA type M

図面はこちら

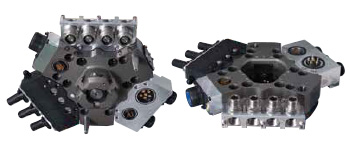

※写真はサーボガン仕様のCTモジュールを装着した状態です。

特徴・用途

  • 50~250㎏可搬対応
    国内外45種類のロボットに適合し、汎用性に優れています。
  • 薄型、軽量でも高負荷耐力
    ロボット直結構造の採用、本体薄型・軽量化と小型高速ロボットの高加速度利用の両立。
  • 新世代仕様の搭載
    増加する溶接電流の対応、冷却能力の向上、ノイズ対策等の信号不具合の改善、こぼれ量低減給水モジュールなど。
  • 汎用性の継承
    機能モジュール化、L/R相似対応など用途に応じた汎用性の継承。
  • 予防(予知)保全機能の強化
    予防保全によるメンテナンス工数の軽減(オプション)

選定ツール
起動する

推奨ブラウザ:最新バージョンのGoogle Chrome、Microsoft Edge、Firefox、Safari
※Internet Explorerは対応してません

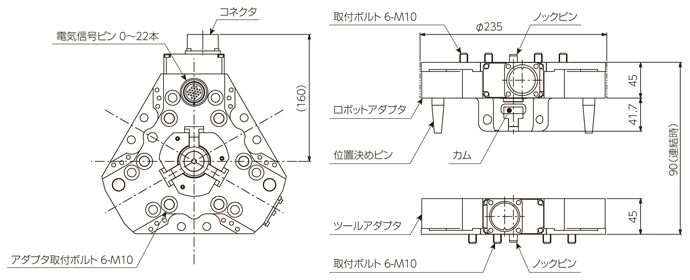

外形寸法

仕様

可搬質量 50~250kg
外径寸法 φ235mm
連結時厚み 90mm
本体材質 アルミニウム合金
位置再現精度 ±0.025mm
動作駆圧力 0.39~0.85Mpa(4~8.7kg/cm2)
本体質量 ロボット側 4.0kg
ツール側 2.2kg
プレート重量 ロボット側 不要
ツール側 (P.C.D.125に対して直付可能)
電気信号 最大許容電流 3A
電気接点数 0~22本
出力信号 チャック端
アンチャック端
連結確認端
環境 使用温度 0~60(℃) *1
使用湿度 0~95%RH *2

*1 凍結なき事 No freeze
*2 結露なき事 No condensation



標準品の図面はこちら

MOR20-0PS00 ロボットアダプタ
(NPN配線)
MOT20-0PC01 ツールアダプタ
PDF データ NPN仕様配線図
MOR20-0PS01 ロボットアダプタ
(PNP配線)
MOT20-0PC01 ツールアダプタ
PNP仕様配線図

*CADデータのダウンロードについてはお手数ではございますが、お客様の情報をご入力お願い申し上げます。

*NPN配線、PNP配線共に外形同じです。

機能モジュール選定ツール

推奨ブラウザ:最新バージョンのGoogle Chrome、Microsoft Edge、Firefox、Safari
※Internet Explorerは対応してません

付属品の紹介
