NITTAOMEGA IV

英文サイト

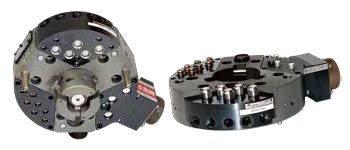

オートマチックツールチェンジャー NITTAOMEGA type M



特長

  • 3モジュール方式の採用
  • 高剛性ボディーの採用
  • カムロック方式で連結、分離が確実
  • 着脱用電磁弁をダイレクトに取付け可能
  • 着脱LEDを標準装備
  • モジュールは従来のNITTAOMEGAと共用可能



用途

  • スポット溶接ガンの交換
  • スポットガンのマテハンの交換
  • 組立マテハンの交換
  • プレス・成型品の取出しハンドの交換
  • アタッチメントの交換



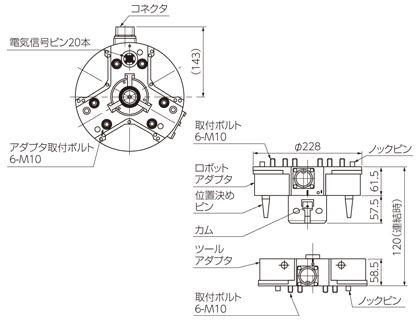

外径寸法

オートマチックツールチェンジャー NITTAOMEGA IV



仕様

可搬質量 200kg
許容モーメント 1471Nm(15000kgf ・cm)
許容トルク 1471Nm(15000kgf・cm)
外径寸法 φ228mm
連結時厚み 120mm
本体材質 アルミニウム合金
位置再現精度 ±0.025mm
動作駆圧力 0.39~0.85Mpa(4~8.7kg/cm2)
本体質量 ロボット側 4.2kg
ツール側 2.8kg
電気信号 電流値 3A
芯数 なし または 20本
出力信号 チャック端
アンチャック端
連結確認端
環境 使用温度 0~60(℃) *1
使用湿度 0~95(%) *2

*1 凍結なき事 No freeze
*2 結露なき事 No condensation



カタログ 取付ガイド 取扱説明書



標準品の図面はこちら

ロボット アダプタ ツール アダプタ 上記アダプタの配線図



*24Vコモンもございます。

*取り付けプレートも取り揃えています。
