NITTAOMEGA XC60

英文サイト

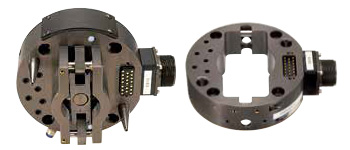

オートマチックツールチェンジャー NITTAOMEGA XC60



特長

  • 可搬60kg
  • 大口径シリンダとカムロック方式の採用
  • 脱着センサ内蔵
  • 豊富なバリエーション



用途

  • プレス・成型品の取出し時、バリ取り・研磨・組立作業時のツールの交換
  • アーク・スポット溶接時のマテハンの交換
  • アークトーチ・塗装・シーリングガンの交換
  • 各種マテハンの交換(屋外仕様)

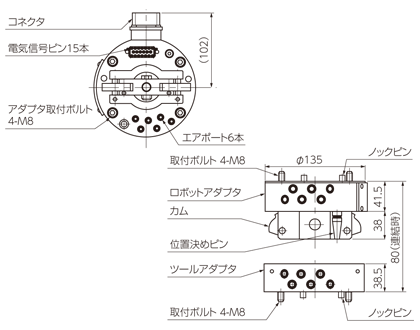

外径寸法

オートマチックツールチェンジャー NITTAOMEGA XC60



仕様

可搬質量 60kg
許容モーメント 441Nm(4500kgf ・cm)
許容トルク 441Nm(4500kgf・cm)
外径寸法 φ135mm
連結時厚み 80mm
本体材質 アルミニウム合金
位置再現精度 ±0.0125mm
動作駆動圧力 0.39~0.59Mpa(4~6kg/cm2)
本体質量 ロボット側 1.9kg
ツール側 1.0kg
電気信号 電流値 3A
芯数 なし または15本 または20本
エアポート ポート数 6本 Rc1/8
有効断面積 11mm2
CV値 0.63/ポート
耐圧 0.855Mpa(8.75kg/cm2)
出力信号 チャック端
アンチャック端
連結確認端
環境 使用温度 0~60(℃) *1
使用湿度 0~95(%) *2

*1 凍結なき事 No freeze
*2 結露なき事 No condensation



カタログ 取扱説明書



標準品の図面はこちら

ロボット アダプタ ツール アダプタ 上記アダプタの配線図



*24Vコモンもございます。

*取り付けプレートも取り揃えています。
