NITTAOMEGA XC400 /NITTAOMEGA XC500

英文サイト

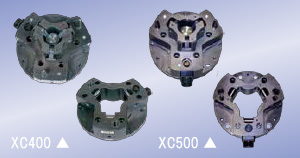

オートマチックツールチェンジャー NITTAOMEGA XC400 /NITTAOMEGA XC500



特長

  • 大口径シリンダーと高剛性ボディーの採用
  • カムロック方式による確実な着脱
  • 着脱センサとフェールセーフ機構を搭載し、安全性を確保
  • 信頼性の高い部品構成でしかも低価格
  • モジュールはNITTAOMEGA IVと共有可能



用途

  • 大型マテハンの交換
  • 大型溶接ガンの交換
  • その他、各種高荷重のツールの交換

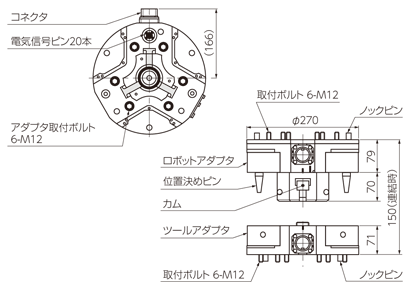

外径寸法

オートマチックツールチェンジャー NITTAOMEGA XC400 /NITTAOMEGA XC500



仕様

NITTAOMEGA XC400 NITTAOMEGA XC500
可搬質量 400kg 500kg
許容モーメント 2942Nm(30000kgf・cm) 3500Nm(35700kgf・cm)
許容トルク 2942Nm(30000kgf・cm) 3500Nm(35700kgf・cm)
外径寸法 φ270mm
連結時厚み 150mm
本体材質 アルミニウム合金
位置再現精度 ±0.025mm
動作駆動圧力 0.39~0.85Mpa(4~8.7kg/cm2)
本体質量 ロボット側 12.0kg
ツール側 8.0kg
電気信号 電流値 3A
芯数 なし または20本
出力信号 チャック端
アンチャック端
連結確認端
環境 使用温度 0~60(℃) *1
使用湿度 0~95(%) *2

*1 凍結なき事 No freeze
*2 結露なき事 No condensation



カタログ               取付ガイド

取扱説明書(NITTAOMEGA XC400)/ 取扱説明書(NITTAOMEGA XC500)



標準品の図面はこちら

ロボット アダプタ ツール アダプタ 上記アダプタの配線図



*24Vコモンもございます。

*取り付けプレートも取り揃えています。

*400kg可搬以上の製品もございます。お問い合わせ下さい。
