NITTAOMEGA XC300

英文サイト

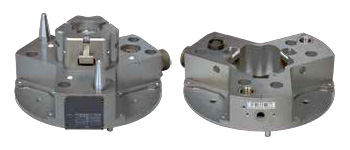

オートマチックツールチェンジャー NITTAOMEGA XC300



特長

  • NITTAOMEGA IV用のモジュールを共通化した3モジュール制
  • 高剛制ボディーの採用
  • カムロック方式による確実な着脱
  • LED・着脱確認センサの標準装備
  • 着脱用電磁弁を直接取付け可能



用途

  • スポット溶接ガンの交換
  • マテハンの交換
  • 組み立て・プレス・成型品の取出しツールの交換

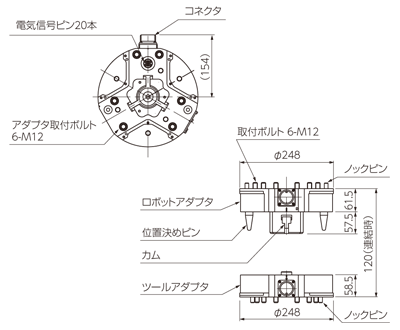

外径寸法

オートマチックツールチェンジャー NITTAOMEGA XC300



仕様

可搬質量 300kg
許容モーメント 2205Nm(22500kgf ・cm)
許容トルク 2205Nm(22500kgf・cm)
外径寸法 φ248mm
連結時厚み 120mm
本体材質 アルミニウム合金
位置再現精度 ±0.025mm
動作駆動圧力 0.39~0.85Mpa(4~8.7kg/cm2)
本体質量 ロボット側 7kg
ツール側 3.5kg
電気信号 電流値 3A
芯数 なし または20本
出力信号 チャック端
アンチャック端
連結確認端
環境 使用温度 0~60(℃) *1
使用湿度 0~95(%) *2

*1 凍結なき事 No freeze
*2 結露なき事 No condensation



カタログ 取付ガイド 取扱説明書



標準品の図面はこちら

ロボット アダプタ ツール アダプタ 上記アダプタの配線図



*24Vコモンもございます。

*取り付けプレートも取り揃えています。
