NITTAOMEGA XC120

英文サイト

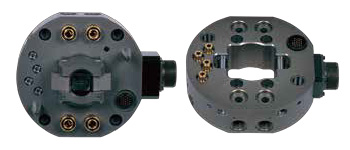

オートマチックツールチェンジャー NITTAOMEGA XC120



特長

  • 可搬120kg
  • 大口径シリンダとカムロック方式の採用
  • 脱着センサ内蔵



用途

  • プレス・成型品の取出し時、バリ取り・研磨・組立作業時のツールの交換
  • アークトーチ、塗装・シーリングガンの交換
  • その他さまざまな用途のツールの交換

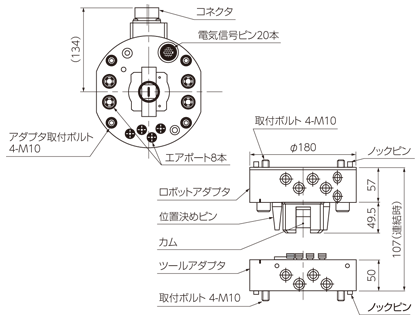

外径寸法

オートマチックツールチェンジャー NITTAOMEGA XC120



仕様

可搬質量 120kg
許容モーメント 1079Nm(11000kgf ・cm)
許容トルク 1079Nm(11000kgf・cm)
外径寸法 φ180mm
連結時厚み 107mm
本体材質 アルミニウム合金
位置再現精度 ±0.025mm
動作駆動圧力 0.39~0.85Mpa(4~8.7kg/cm2)
本体質量 ロボット側 4.6kg
ツール側 2.7kg
電気信号 電流値 3A
芯数 なし または 20本
エアポート ポート数 4本 Rc1/2 4本 Rc1/4
有効断面積 64mm2 13mm2
CV値 3.6/ポート 0.72/ポート
耐圧 0.855Mpa(8.75kg/cm2)
出力信号 チャック端
アンチャック端
連結確認端
環境 使用温度 0~60(℃) *1
使用湿度 0~95(%) *2

*1 凍結なき事 No freeze
*2 結露なき事 No condensation



カタログ 取扱説明書



標準品の図面はこちら

ロボット アダプタ ツール アダプタ 上記アダプタの配線図



*24Vコモンもございます。

*取り付けプレートも取り揃えています。
