NITTAOMEGA XC10

英文サイト

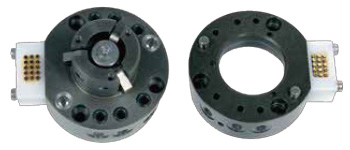

オートマチックツールチェンジャー NITTAOMEGA XC10



特長

  • 可搬10kg
  • 軽量・低価格
  • フェールセーフ
  • 大口径シリンダとカムロック方式の採用
  • 強制分離機構



用途

  • 電子部品/小部品などのハンドリング
  • 成型品の取り出し
  • シーラーガンの交換
  • 検査用のロボットのアタッチメント交換

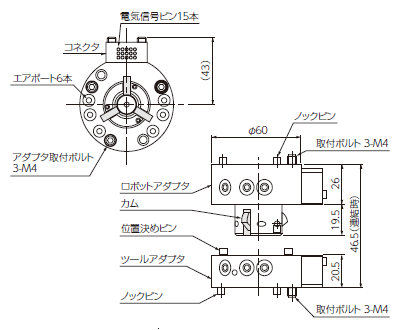

外径寸法

オートマチックツールチェンジャー NITTAOMEGA XC10



仕様

可搬質量 10kg
許容モーメント 29.4Nm(300kgf ・cm)
許容トルク 34.3Nm(350kgf・cm)
外径寸法 φ60mm
連結時厚み 46.5mm
本体材質 アルミニウム合金
位置再現精度 ±0.010mm
動作駆動圧力 0.39~0.85Mpa(4~8.7kg/cm2)
本体質量 ロボット側 0.24kg
ツール側 0.12kg
電気信号 電流値 2.5A
芯数 なし または15本
エアポート ポート数 6本
有効断面積 4mm2
CV値 0.23/ポート
耐圧 0.855Mpa(8.75kg/cm2)
環境 使用温度 0~60(℃) *1
使用湿度 0~95(%) *2

*1 凍結なき事 No freeze
*2 結露なき事 No condensation



カタログ 取扱説明書



標準品の図面はこちら
