中性能 4500
<エスプレッツTM>セル型フィルタは、ガラス繊維ろ材を糸状セパレータを用いて折り込んだ材パックをV字状に配置し、従来セパレータ型と比べて、ろ材面積は約2倍になり、低圧力損失・長寿命を実現した中性能フィルタです。 |
標準材質・使用条件
標準材質 | ろ材 | グラスペーパ | ||
天地枠 | ポリプロピレン樹脂 | |||
側枠 | 亜鉛メッキ鋼板 | |||
密封剤 | ウレタン樹脂 | |||
ガスケット | EPDMスポンジ | |||
使用条件 | 使用最高温度 | 60℃以下 | ||
使用瞬間最高湿度 | <100%RH(結露無 |
仕様
品番 | 寸法 縦×横×奥行 (mm) |
定格風量 (m3/min) |

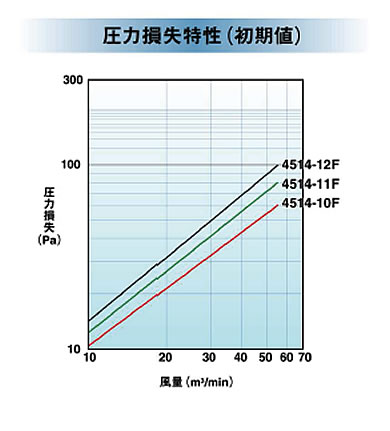

初期圧力損失 (Pa) |
最終圧力損失 (Pa) |
捕集効率(%) | 重量 (Kg) |
||||
JIS-B-9908 2011 形式2 | ※JIS平均比色法 | |||||||||
0.4μm | 0.7μm | |||||||||
4514-12F | 610X610X292 | 56 | 100 | 300 | 90 | 95 | 98 | 8.5 | ||
4514-12W | 305X610X292 | 28 | 5.0 | |||||||
4514-11F | 610X610X292 | 56 | 80 | 80 | 90 | 95 | 8.5 | |||
4514-11W | 305X610X292 | 28 | 5.0 | |||||||
4514-10F | 610X610X292 | 56 | 60 | 70 | 80 | 90 | 8.5 | |||
4514-10W | 305X610X292 | 28 | 5.0 |
※JIS比色法はJIS-B-9908-2001、形式2による
※ハーフサイズは縦横どちらでも取付可能です。
※奥行寸法にガスケット厚みは含みません。
