組込み用感圧センサシート

自由な設計で、
貴社オリジナルのセンサ
安価に作ります。

CONCEPT 人の感覚の再現

組込み用圧力分布
センサシートとは?

約 0.1mm 厚のフィルム状センサシートでリアルタイムに加圧力を検出。
人の感触(感覚)の微調整を可能にし、力加減をそのままに伝えられるセンサです。

このような課題に対して、
「組込み用圧力分布センサシート」を
ご提案します。

商品陳列棚

課題在庫管理、省人化、コスト削減

商品数量をセンサシートで検出
商品数量をセンサシートで検出

既存の棚に大面積センサシートを設置してIoT機器に接続するだけで在庫管理が容易に。省人化することで、コスト削減にも繋がります。

用途例

コンビニ、スーパー、薬局、倉庫 etc

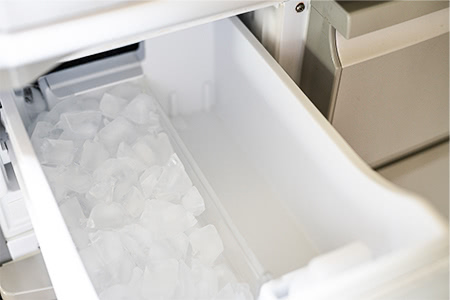

冷蔵庫内重量計測

課題庫内の重量計測、IoT機器の遠隔管理

製氷重量をセンサシートで検出
製氷重量をセンサシートで検出

約0.1mm厚のセンサシートを冷蔵庫の製氷機部分に組み込むことで、製氷機の重量を計測することが可能に。
IoT機器に接続すると、遠隔地から重量を管理できます。

用途例

冷蔵庫、ワインセラー etc

ブレンダー、掃除機、ドライヤー、扇風機などの家電に、感圧スイッチ※としてセンサシートを組み込んだ用途例もあります。※ON/OFFの2段階しかない従来のスイッチとは異なり、加圧力を検知して多段階制御を可能にするスイッチです。

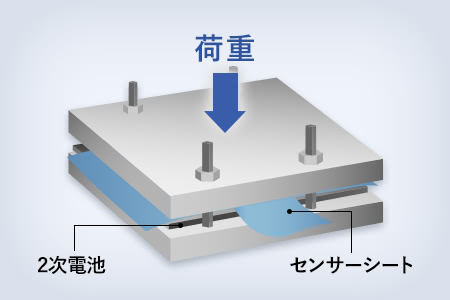

その他さまざまな用途でご利用いただいています。

調光スイッチ

調光スイッチ

無段階に光を調節できる!

デジタルペンの筆圧制御

デジタルペンの筆圧制御

認識率を高め、筆圧を再現

靴底組込みセンサ

靴底組込みセンサ

自分の走りを客観的に分析

ロボット触覚センサ

ロボット触覚センサ

人間の指に類似した運動を可能に

組込み用圧力分布センサシート
を用いることで、
“IoTの実現” や
“人の感触・感覚” を再現できます。

上記以外の用途は、ページ下部の 使用用途 をご覧ください。

センサの特徴

超薄型 約0.1mm~

  • 圧倒的な薄さとしなやかさ
  • 外形寸法を変更することなく組み込み可能

超極小 φ1mm~

  • 省スペース
  • 小さな部品(加圧面積)を実現
  • 人差し指一本の範囲で十字キーが実装可能

2次元曲面へ対応可能

  • 形状は変わらないので設置場所を選びません。
さらに!

カスタマイズでオリジナルセンサに!

ニッタはお客様ごとにセンサのカスタマイズ対応が可能。
センサの厚さはそのままで測定点数や形状を自由に設計し、
可能な限りご要望にお応え致します。

カスタマイズ費用は別途お見積もりさせていただきます。
カスタマイズについてはお問い合わせフォームよりお問い合わせください。
本製品は、小ロット対応を行うことはできません。

「センサシート」について
もっと詳しく

資料請求・お問い合わせ

お電話でのお問い合わせ

受付時間 / 9:00~17:00※17:00以降はフォーム から
お問い合わせください
ニッタ株式会社
 デバイス機能材事業グループ
 センサー技術営業課

製品概要

使用用途は こちら
ご覧ください

製品について

量産製品・部品への組込みを目的とした、薄膜で軽量のセンサシート。
完全カスタムオーダー品のため、ご希望形状と任意の荷重で設定可能な設計・製造を行います。
※既製品での販売可能なセンサシートのご用意はありません。すべてカスタムオーダーとなります。

センサシートは、カスタムオーダーで任意に設定が可能です。打ち合わせ後、評価用サンプルセンサを1点無料でお渡しします。

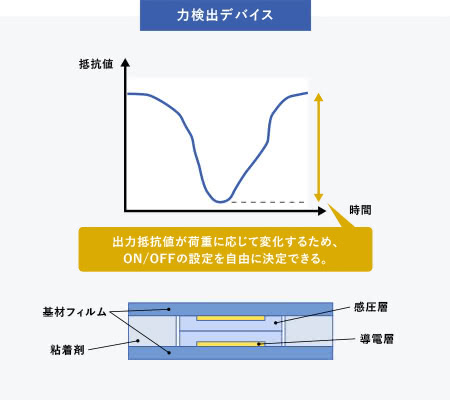

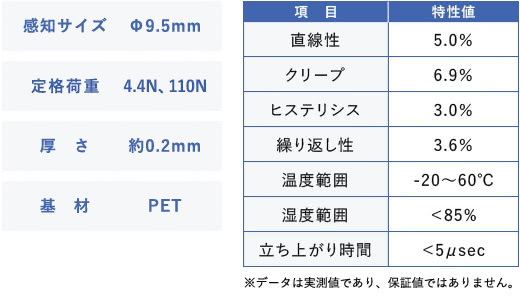

出力の特徴

電気抵抗変化を出力原理とします。センサシート内部の導電子が無負荷で数MΩ以上、荷重が加わると抵抗値が下がります。抵抗値は荷重に応じて可変します。

使用方法

センサシートは抵抗器です。電気抵抗変化による抵抗値、電圧の変化を観察します。
FPCコネクタなどを指定いただければ、センサシート電極部を接続対応できるように製造可能です。

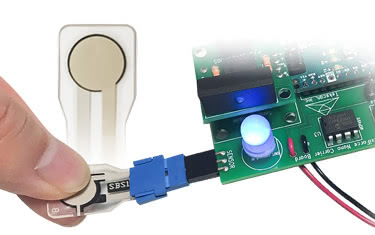

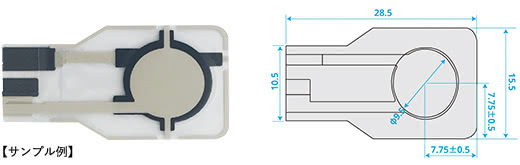

市販のテスターによる押圧試験

センサシートの
サンプル外観です。

〇印の部分を
めくってください。

端子に挟みます。

市販のテスターに
接続します。

センサシートに力を入れる
と圧力が測定されます。

弊社ではセンサを使用するための回路設計、ソフトウェア開発を行っていないため、お客様にてご用意をお願い致します。

回路図例
接続端子形状例

製造ロットについて

本製品は小ロットでの製造を行うことができないため、外形サイズに応じて最小ロットが設定されています。
外形寸法に応じた製造ロットが発生します。予めご了承いただけますようよろしくお願い致します。

使用用途

以下のような産業向けに製品を製造するメーカー様向けの製品です。
アイデア次第で様々な用途にご利用いただけます。
弊社では、量産部品に対する採用を目指しています。

センサ部品(制御系・IoT系)

機械に組み込まれてモノのあたり方を自動で判定

メリット・できること
  • アナログ検知
  • 省人化・低コスト
  • IoT機器の遠隔管理

スイッチ系

人が機械を操作する入力デバイス

メリット・できること
  • 多段階(無制限)の強弱
  • 臨場感・リアリティの提供
  • 利用者の快適性の向上

導入事例

国内、国外を含め次のようなアプリケーションへの
組込み実績がございます。

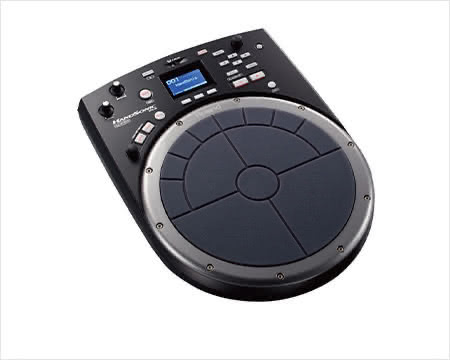

電子ドラム

製品写真/株式会社ローランド様提供

|製品名| HandSonic HPD-20

手や指で叩いて、自由にビートが生み出せるデジタル・ハンド・パーカッション。

電子ドラムのベロシティ検出

デジタル・パーカッションの枠を超えた自由度の高い音づくりまでも実現。
電子ドラムにセンサシートを組み込むことで、チカラの強弱を認識し、音を再現した実績です。

センサ写真

製品写真

その他実績も豊富にございますので、
気になる業種・業界の事例を知りたい方は、
お気軽にお問い合わせください。
お客様の用途に合わせて提案します。

「センサシート」について
もっと詳しく

資料請求・お問い合わせ

お電話でのお問い合わせ

受付時間 / 9:00~17:00※17:00以降はフォーム から
お問い合わせください
ニッタ株式会社
 デバイス機能材事業グループ
 センサー技術営業課

ニッタの「センサシート」が
選ばれる理由

20年以上の経験実績

元々、面圧分布測定システムに組み込んで販売していたセンサシート。課題や悩みを解決した実績があります。

カスタマイズ対応

長年の経験実績から、センサのサイズ、価格、用途など、どんな要望にもお応えできる対応力があります。

業界・分野に縛りなし

「圧力」を利用する用途であれば、できないことはありません。特にスイッチや制御、IoTで課題を感じている方はご相談ください。

スイッチ比較

感圧式スイッチ
(組込み用感圧センサシート)
メンブレンスイッチ プッシュスイッチ
写真例
説明 メンブレンスイッチよりも更に省スペース化(凸部分の廃止)が可能。感圧性があるため、人の感触(感覚)で微調整が可能。 プッシュスイッチと比較し、大幅に薄型化が可能。シート状に構成するため、大量に並べる場合に安価となる。 クリック感が強く、確実性・安全性が求められる分野での使用が多い。操作盤などでは出来合いの安価なスイッチが使用される。
最小厚さ(㎜) 0.1mm~ 2mm~ 5mm~
最小サイズ(㎜) Φ1mm~ Φ10mm程度 Φ5mm程度
動作寿命 100万回~ 50万~100万回 10,000回(構造に依存)
感圧性 あり なし なし

導入の流れ

ご導入前は業界知識の豊富な専任スタッフが、
センサシートの特徴、他社製品との違い、
お客様の最適な活用方法を迅速にご提案します。
導入後のアフターフォローまで
幅広くサポートしていきます。

仕様確認

課題やコスト、条件などを伺い、ご要望を把握します。

研究開発用評価キット(サンプル例)

打ち合わせ後、最適な「研究開発用評価キット」を無料でお渡しします。実機に組み込むことで、具体的に感度や形状(配線の長さ、ボタンの小ささ等)を確認することができます。

詳細設計

色々な状況をシミュレーションし、蓄積されたノウハウ及びデータをもとに設計します。

開発/生産

設計内容を元に、貴社オリジナルセンサシートを開発します。

よくあるご質問

センサの検出原理を教えてください。
曲面の圧力分布を測定することはできますか?
センサの直線性について教えてください。
センサシートの使用可能な温度範囲を教えてください。
センサシートの耐久性について教えてください。
測定点の最小の空間分解能はどのくらいですか?
クリープ特性(現象)って何ですか?
