カタログダウンロード

軽い
細い 強い
ニッタの樹脂ホース
Linemate™

カタログダウンロード

ニッタの樹脂ホース Linemate™(ラインメイト™)は、様々な機械に利用されています。

Linemate™(ラインメイト™)の利用 建設機械など

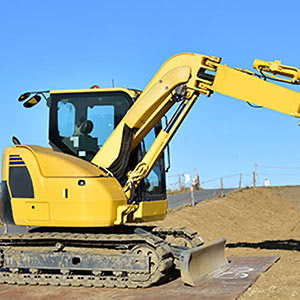

建設機械

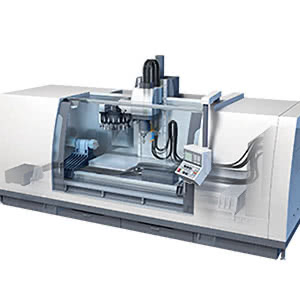

Linemate™(ラインメイト™)の利用 工作機械など
工作機械
Linemate™(ラインメイト™)の利用 フォークリフトなど

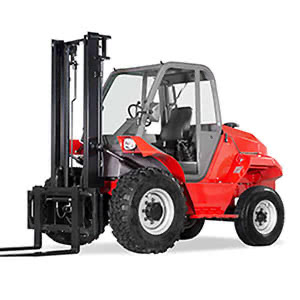

フォークリフト
Linemate™(ラインメイト™)の利用 農業機械など

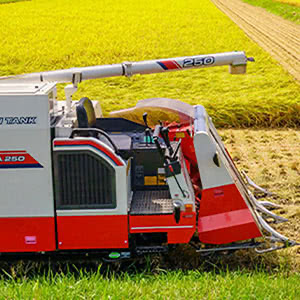

農業機械

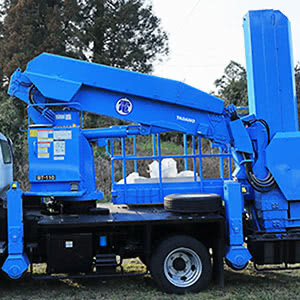

Linemate™(ラインメイト™)の利用 高所作業車など
高所作業車

このような事にお困りではないですか?

ホース

  • 耐摩耗性に優れたホースを使いたい
  • 軽くて耐久性の高いホースを使いたい

機械の設計

  • 新しい機械を設計中だがよりコンパクトにしたい

流体

  • 流体(油)を汚したくない
  • 油以外の流体を使用したい

その他

  • オーダーメイドにも対応してほしい

その悩み、Linemate™なら解決できます!

軽い」「細い」「強い」ニッタの樹脂ホースLinemate™

カタログをダウンロード!

カタログダウンロード

ニッタの樹脂ホース Linemate™
つの特長

01

コンパクト配管可能

ホース外径が小さい

ホース外径がワイヤー入りゴムホースに比べて小さく、狭い場所でも容易に配管ができ、機器のコンパクト化に有効です。

02

軽い

軽量な樹脂ホース

質量がゴムホースに比べて1/2~1/4で機器の軽量化が可能となり、省エネ化の効果も期待できます。

03

摩耗に強い

優れた耐摩耗性

カバー材がポリウレタンカバーなので、ゴムホースに比べ耐摩耗性に優れ、摩耗によるホース交換頻度を少なくできます。

04

繰り返し曲げに強い

小さい曲げ半径

補強層に合成繊維を使用しているので、繰り返し曲げや衝撃に対して強く、屈曲疲労が発生にしくいです。
また、さらにワイヤー入りゴムホースに比べ、より小さい曲げ半径で使用できます。

05

豊富なカラー

ホース色の選択が可能

カバー材をカラー加工することができます。
新商品のLB70シリーズは標準ラインナップで、カラーホースを用意しています。

※当社調べ

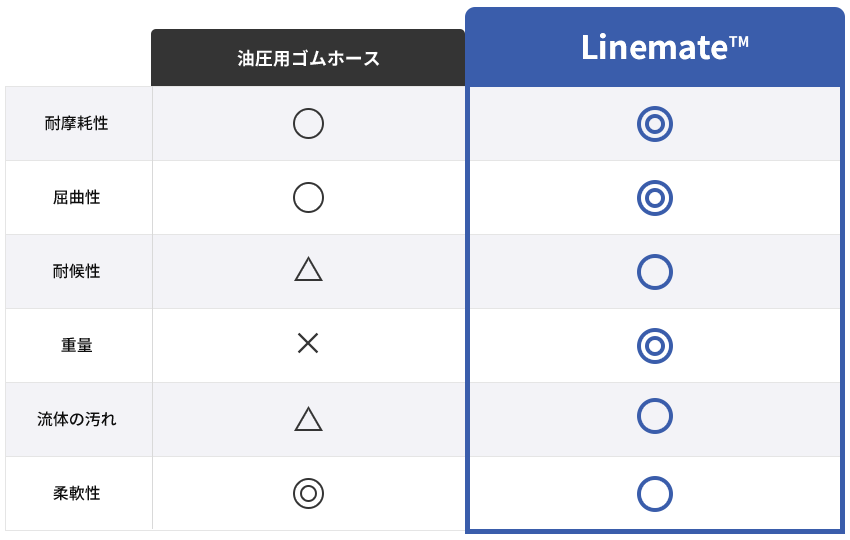

油圧用ゴムホース と Linemate™の違い

Linemate™の耐摩耗性・屈曲性・耐候性・重量・流体の汚れ・柔軟性の比較

油圧用のゴムホースと比較して、耐摩耗性、屈曲性、耐候性に優れており、尚且つ軽量で流体を汚さない事が特長です。
また、一部のホースではプッシュワンで加締めが可能な継手が使用できます。

新商品

超柔軟樹脂ホース LB70シリーズ

超柔軟樹脂ホース LB70シリーズ 折り曲げ

よりやわらかく、よりコンパクトに

  • 柔軟性が15%~25%向上
  • 継手の全長が短くコンパクト配管が可能
  • 軽量な樹脂ホース
  • 優れた耐摩耗性
  • クリーン・環境負荷低減

柔軟性

樹脂ホースの中でも最も柔軟(弊社比)で、配策時の負荷が軽減されます。
また、追従性がよく複雑なレイアウトに柔軟に対応します。

柔軟性試験

ホースを180°に曲げた状態で試験機に取付け、曲げ半径を徐々に小さくしていった時の、ホースの曲げ半径と曲げ力の関係を調査する。
【試験条件】 試験速度:100mm/min、温度:常温

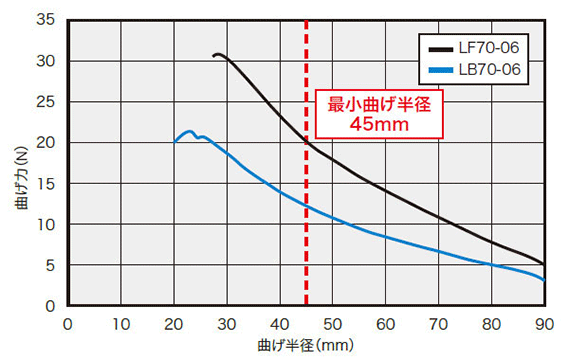

LF70-06とLB70-06の最小曲げ半径比較

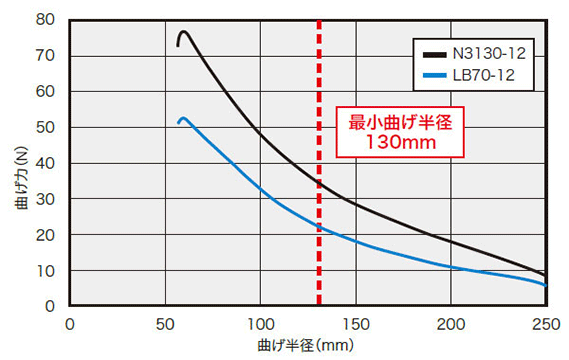

N3130-12とLB70-12の最小曲げ半径比較

耐摩耗性

カバー材がポリウレタンカバーなので、ゴムホースに比べ耐摩耗性に優れ、摩耗によるホース交換頻度を少なくできます。

摩耗試験(砥石)

ホースを150mmでカットし恒温恒湿室に1週間放置後、重量を測定する。
固定棒をホースに挿入し試験機底面部に取付け、上面部に砥石を取付ける。
規定の試験回数終了後に恒温恒湿室に1週間放置後、重量を測定し試験前後での変化を調べる。

【試験条件】
試験荷重:2.5kg、温度:常温(23℃)、ストローク:100mm、
サイクル:200回(往復)/min、砥石:テーバー摩耗用摩耗輪H-22(粒度:約60)

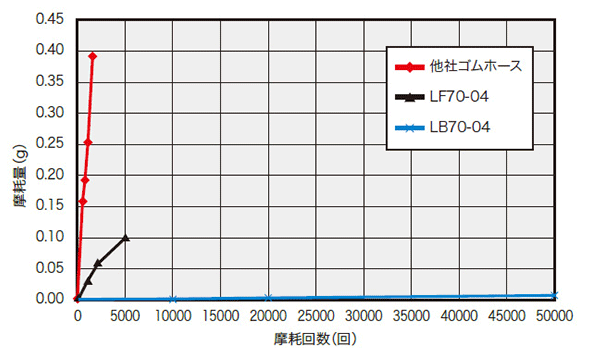

LB70の摩耗試験結果

寸法および仕様

流体別にホース色を選定可能。色を分ける事で取付間違い防止に役立てます。

LB70シリーズの寸法及び仕様

※02サイズ・・・カラー品のご要望は弊社までお問い合わせください。
★受注生産品

軽い」「細い」「強い」ニッタの樹脂ホースLinemate™

カタログをダウンロード!

カタログダウンロード

活用シーン・導入事例の紹介

さまざまな業界からのご依頼のもと、用途に適した製品を提供してまいりました。
その中で培われた豊富な知見と卓越した技術力により、お客様のニーズに最適な配管系統の構築をサポートいたします。

活用シーン・導入事例 建設機械

建設機械

活用シーン・導入事例 工作機械

工作機械

活用シーン・導入事例 フォークリフト

フォークリフト

活用シーン・導入事例 農業用機械

農業用機械

活用シーン・導入事例 高所作業車

高所作業車

活用シーン・導入事例 射出成型機

射出成型機

活用シーン・導入事例 歯科用椅子

歯科用椅子

活用シーン・導入事例 福祉車両

福祉車両

ご要望にあわせてカスタマイズ可能

ホース特殊加工品
カスタマイズ例 01

ダブルホース加工・トリプルホース加工

カスタマイズ例 ダブルホース加工・トリプルホース加工

2本のホースを溶着加工することができます。

ダブルホースを使用することにより以下の効果があります。

  • 配管スペースのコンパクト化
  • リールプーリーを1個にできる
  • 加圧時のホースのバタツキを抑えることができる

3本以上の溶着加工やチューブとの溶着なども製作可能です。

ホース保護部品
カスタマイズ例 02

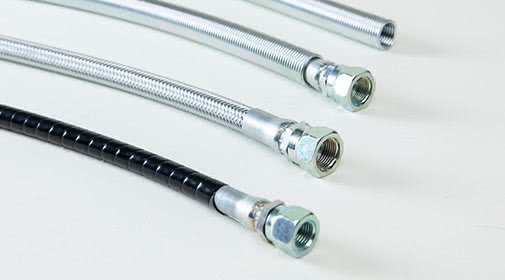

ガードスプリング

カスタマイズ例 ホース保護部品

ホース全長、継手部両端、継手部片端に取り付けが可能です。

ガードスプリングの取り付けにより以下の効果があります。

  • ホースキンク保護、ホースの偏平防止
  • ホースの磨耗、損傷からの保護

材質はスチールです。

ご利用の場合は密着状態のものを2~2.5倍に引き伸ばしてご使用ください。

その他、お客様からのご要望にあわせてホース加工や保護部品の取付けなどに対応しております。
ホースの特殊加工などを検討中の方は、お気軽にご相談ください。

よくある質問

「チューブ」と「ホース」の違いを教えてください。
ホースにエアを流しても大丈夫ですか?
カタログで「ナイロンコアー」と「ナイロンライナーコアー」とありますが、何が違うのですか?
ホース金具のSEとSFの違いはなんですか?
ノンコンタクティブホースの漏れ電流値はどれくらいですか?
ホース・チューブをカタログの上限で使用した場合の寿命、保証期間を教えてください。
樹脂ホースはゴムホースに比べてどんな利点がありますか?
鉱物性一般作動油以外にグリスや切削油の使用は可能ですか?
ホースに金具をアセンブリした製品は購入可能ですか?
貴社の製品を購入したいのですが、どのような入手方法がありますか?

会社概要

商号 ニッタ株式会社
本社所在地 556-0022 大阪市浪速区桜川4-4-26
TEL:(06)6563-1211 / FAX:(06)6563-1212GoogleMap
創業 1885年(明治18年)3月18日
設立 1945年(昭和20年)2月10日
上場証券取引所 東京証券取引所 プライム市場

カタログダウンロード

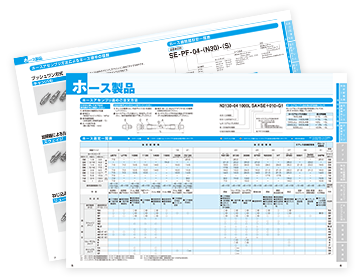

カタログイメージ
