テレスコシール

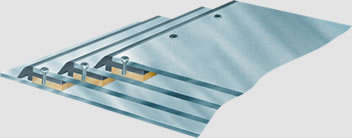

工作機械や産業機械の大型化・高速化にともない、さまざまな仕様が要求されるワイパー。耐久性にすぐれ、小型で省スペースがはかれるテレスコシールは、そのようなニーズにぴったりマッチし、幅広く採用されています。豊富な仕様の中から、機械設計に合ったテレスコカバー用シールをお選びください。

簡単な取扱い、すぐれた耐久性
耐油性にすぐれた合成ゴムに、補強板を加硫接着したシールで、耐久性と取扱いの容易さを主体に製品化しています。
機械性能を損なわない設計
補強板が真鍮製のため、摺動相手面を傷つけることなくスムーズに作動します。

寸法表

品番 全長
(mm)※1
W
(mm)
B
(mm)
L
(mm)
T
(mm)
t1
(mm)
t2
(mm)
推奨押付け
代(mm)
形状
SH-8 600 16 6.5 10 3 2 1.5 1.3
SH-8-1200L 1,200 16 6.5 10 3 2 1.5 1.3
SH-10 600 21 9.3 15 5 2.3 2 1.8
SH-11 1,500 18 10.0 10 6.1 1.6 2.3 2
SH-12 1,100 17 8.7 10 5.7 2.3 0.7 0.5
SH-15 600 20.5 9.0 14 5 2 2 1.8
※1. 全長は公称値です。 詳しくは弊社までお問い合わせください。
※2. 製品の仕様は改良などにより予告なしに変更することがあります。
