面圧分布測定システム ファインピッチセンサ超薄型0.1mmセンサシートに
よるフィルム式圧力分布測定

独自の製法から生まれた世界最薄・最細密センサシート

最小0.1mmの極薄仕様は、微小な部品の圧力分布に高い威力を発揮

世界最薄のセンサシートが精細な圧力分布を
見える化する「ファインピッチセンサ」
面圧分布測定システム ファインピッチセンサ
  • 特徴1最小0.1㎜の空間分解能
  • 特徴2計測部厚さ約0.1㎜の極薄仕様
  • 特徴3世界最薄・最細密のセンサシートが精細な圧力分布を可視化
  • 特徴4迅速・安心サポートの日本製

専用ソフトウェアから見た圧力分布の表示例

独自製法で、圧力分布センサの細密化0.1㎜を実現!!

IC・チップボンディング・熱転写ローラーのニップ圧など、
ますます小型化、高精度化する電子機器・部品の製造・開発工程で、
世界最薄・最細密(※1)のセンサシートが精細な圧力分布を見える化します。

(※1)実用センサとして、2016年4月当社調べ

独自製法で、圧力分布センサの細密化0.1㎜を実現

こんなところに使われています

  • ダイボンディング圧力分布測定
    ダイボンディング圧力分布測定
  • 定着部圧力分布測定
    定着部圧力分布測定
  • ローラーニップ
    ローラーニップ

ダイボンディング圧力分布測定/ワイヤーボンディング圧力分布測定/フリップチップボンディング圧力分布測定、リードフレーム押さえ圧分布測定/ラミネート時圧力分布測定/圧延工程圧力分布測定/コーティング圧力分布測定/印刷機器圧力分布測定(精密転写、搬送ローラー間評価)/定着部圧力分布測定/転写ユニット評価開発/用紙搬送部圧力分布測定/用紙送り出し部圧力分布測定/サーマルヘッド接触部圧力分布測定/クリーニングブレード圧分布評価/現像ロール圧分布評価

システム構成

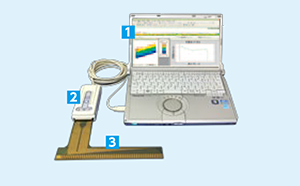

システム構成 PINCH

PINCH

  • 1ソフトウェア
  • 2EvolutionIIハンドル
  • 3センサシート

※システムにはPCは含まれません。

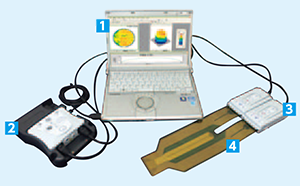

システム構成 HIGH SPEED I-SCAN

HIGH SPEED I-SCAN

  • 1ソフトウェア
  • 4データロガーユニット
  • 2VersaTekハンドル
  • 3センサシート

※本写真は2ch接続したシステムとなります。

※システムにはPCは含まれません。

適合センサシートの仕様概略

品名(型番) ピッチ(行/列) 最大測定圧力※ 感圧サイズ
(縦横)
外寸
(全幅×全長)
厚さ タブ長 必要センサ
コネクタ数
感圧点数 用途 適用システム
PINCH A4-F01 0.1mm/4.4mm 500kPa 220mm×4.4mm 234.5mm×180mm 0.1mm 150.6mm EvolutionIIハンドル1個 2,200 ・OAローラー
・ACF用
・PINCH
・HIGH SPEED I-SCAN
PINCH A4-F03 0.3mm/4.4mm 500kPa 220mm×13.4mm 234.5mm×205mm 0.1mm 166.5mm EvolutionIIハンドル1個 2,200 ・OAローラー
・ACF用
・PINCH
・HIGH SPEED I-SCAN
I-SCAN 20-F02 0.2mm/0.2mm 1000kPa 17.6mm×20mm 108.5mm×380mm 0.1mm 340.5mm VersaTek2個 8,800 ・ICボンダー
・その他一般
・HIGH SPEED I-SCAN

※1 1kPa≒0.01kgf/cm2 最小測定圧力は最大測定圧力のおよそ1/10です。

PINCH A4-F01

PINCH A4-F01

PINCH A4-F03

PINCH A4-F03

I-SCAN 20-F02

I-SCAN 20-F02
