リムジン
リムジン用ろ材の特長
- 繊維の方向性がなく、立体的に配置するという不織布の特性を生かした構造ですので、粉じん保持容量が大きく、かつ空気抵抗が少ない、優れた除塵効果を発揮します。
- 再生タイプは、洗浄が容易で、復元力を高めておりますので、経済的です。
- パネルフィルタ用として利用する場合、任意の寸法に簡単にカットして使用できます。
- ロールフィルタ用は、各種ロールフィルタに対応したろ材をご用意いたしました。
- 難燃タイプは、優れた防火性能を有しています。（JACA No.11A-2003に準拠）
種類と性能および用途
| 品番 | 材質 使用繊維 |
標準サイズ 巾Ｘ長さ (m) |
厚さ (mm) |
難燃性 ○× |
洗浄再生 ○× |
ろ過風速 (m/sec) |
初期圧力 損失(Pa) |
捕集効率 η(%) |
耐熱温度 (℃) |
主な用途 |
| RM/600 | ナイロン・ポリエステル | 1.6X20 | 20 | ○ | ○ | 2.5 | 92 | 82 | 80 | 一般再生用
パネルフィルタ 各種産業空調 ビル空調 |
| RM/400 | ナイロン・ポリエステル | 1.6X20 | 14 | ○ | ○ | 2.5 | 62 | 80 | 80 | |
| RM/300 | モダクリル・ポリエステル | 1.6X30 | 10 | ○ | ○ | 2.5 | 46 | 70 | 80 | |
| RM/150 | モダクリル・ポリエステル | 1.6X30 | 8 | ○ | ○ | 2.5 | 24 | 53 | 80 | |
| RMT200R | ポリエステル | 1.6X20 | 23 | ○ | × | 2.5 | 56 | 85 | 80 | 一般使捨用
ロールフィルタ 各種産業空調 ビル空調 |
| RMT200N | ポリエステル | 1.6X20 | 23 | ○ | × | 2.5 | 49 | 70 | 80 | |
| RMJ180R | ポリエステル | 1.6X20 | 20 | ○ | × | 0.5 | 25 | 98 | 80 | |
| RMJ180N | ポリエステル | 1.6X20 | 20 | ○ | × | 0.5 | 25 | 98 | 80 | |
| RMJ100R | ポリエステル | 1.6X20 | 10 | ○ | × | 1.0 | 36 | 93 | 80 | 塗装ブース |
| RMF111A | ポリエステル | 1.6X30 | 11.5 | ○ | ○ | 2.5 | 24 | 46 | 80 | |
| RMT51A | モダクリル・ポリエステル | 1.6X30 | 7 | ○ | ○ | 2.5 | 15 | 38 | 60 | 特殊機器用
ビル空調 コンパクトエアハン |
| RMF20A | モダクリル・ポリエステル | 1.6X50 | 1.3 | ○ | × | 2.5 | 68 | 57 | 60 | |
| RMF200 | ポリアミド | 0.8X0.8 | 23 | ○ | × | 1.0 | 34 | 90 | 240 | |
| RMF100 | ポリアミド | 1.6X20 | 10 | ○ | × | 1.0 | 16 | 78 | 180 | 乾燥炉耐熱用 |

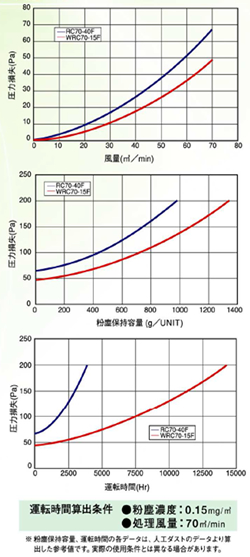

性能曲線
- パネルフィルタ
|
|

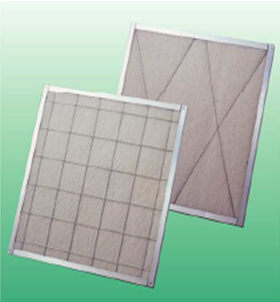

リムジンTMパネルフィルタ NTシリーズは、アルミ・SUS等の金属枠にろ材を収めたパネル型のプレフィルタです。
お客様のご要望に応じだろ材選定や枠の在室など最適な設計をご提案します。 |
パネルフィルタ NTシリーズ 標準仕様
| 品番 | 寸法 縦X横X奥行(mm) |
使用ろ材 | 定格風量 (m3/min) |
初期圧力 損失(Pa) |
捕集効率 ASHRAE重量法(%) |
||
| NT-10F | 610X610X10 | RM/150 | 56 | 24 | 53 | ||
| NT-10H | 610X305X10 | RM/150 | 28 | 24 | 53 | ||
| NT-10W | 305X610X10 | RM/150 | 28 | 24 | 53 | ||
| NT-10XF | 500X500X10 | RM/150 | 37.5 | 24 | 53 | ||
| NT-15F | 610X610X15 | RM/300 | 56 | 46 | 70 | ||
| NT-15H | 610X305X15 | RM/300 | 28 | 46 | 70 | ||
| NT-15W | 305X610X15 | RM/300 | 28 | 46 | 70 | ||
| NT-15XF | 500X500X15 | RM/300 | 37.5 | 46 | 70 | ||
| NT-20F | 610X610X20 | RM/600 | 56 | 92 | 82 | ||
| NT-20H | 610X305X20 | RM/600 | 28 | 92 | 82 | ||
| NT-20W | 305X610X20 | RM/600 | 28 | 92 | 82 | ||
| NT-20XF | 500X500X20 | RM/600 | 37.5 | 92 | 82 | ||
| NT-25F | 610X610X25 | RM/600 | 56 | 92 | 82 | ||
| NT-25H | 610X305X25 | RM/600 | 28 | 92 | 82 | ||
| NT-25W | 305X610X25 | RM/600 | 28 | 92 | 82 | ||
| NT-25XF | 500X500X25 | RM/600 | 37.5 | 92 | 82 | ||
- 標準仕様のろ材止めは井ゲタ、山形押さえですが、その他ラス網等の使用も可能です。
- 取手付、連結式は、ご注文時にご指示ください。
- 上記以外の寸法のパネルも製作可能です。
- ロールフィルタ
|
|
全自動巻取式エアフィルタ
リムジンTMロールフィルタは、自動巻取型エアフィルタに
|
ロールフィルタ 標準仕様
| 品番 | 寸法 縦X横X奥行(mm) |
使用ろ材 | ろ過風速 (m/sec) |
初期圧力 損失(Pa) |
捕集効率 ASHRAE重量法(%) |
||
| RMT200R-KSI | 0.6X20 | RMT200R | 2.5 | 56 | 85 | ||
| 0.8X20 | |||||||
| 1.0X20 | |||||||
| 1.2X20 | |||||||
| 1.4X20 | |||||||
| 1.6X20 | |||||||
捕集効率 ASHRAE質量法について
リムジンTMの性能評価は、米国冷暖房空調技術会の試験方法であるASHRAE規格の質量法に準じた測定法を採用しております。

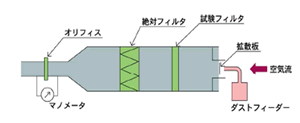

試験装置上流より供給したASHRAE試験塵埃を
|
|
ASHRAE試験塵埃（72％アリゾナ街路塵 23％カーボンブラック 5％コットンリンター）
|
|
難燃性について
リムジンTMに使用されるろ材の難燃試験は、
（社）日本空気清浄協会制定のJACA No.11A-2003（空気清浄装置用ろ材燃焼性試験方法）に基づいています。
燃焼性クラスの分類
| クラス1 | クラス2 | クラス3 | ||||
| 燃焼速度V(mm/min) | 40mm/min以下(≦40) | 適用外 | 適用外 | |||
| 残炎時間（s) | 適用外 | 4/5が2s以下(≦2s） | 4/5が2s以下(≦2s） | |||
| 1/5が10s以下(≦10s） | 1/5が10s以下(≦10s） | |||||
| 全試験片の残じん時間（s) | 適用外 | 30s以下(≦30s） | 30s以下(≦30s） | |||
| 溶融滴下物による標識用綿の発火 | 適用外 | あり | なし | |||
| 全試験片の燃焼距離 Ld（mm) | 35mm以上(≧35) | 35mm以下(≦35) | 35mm以下(≦35) | |||
国土交通省仕様について
| 国土交通省仕様書 抜粋 |
ファンコイル | パネル型（再生式） | 自動巻取型（非再生式） | |||
| JIS・B･9908 | JIS・B･9908 | JIS・B･9908 | ||||
| 形式3による試験 | 形式3による試験 | 形式3による試験 | ||||
| 面風速： | 2.5m/s | 面風速： | 2.5m/s | 面風速： | 2.5m/s | |
| 初期圧力損失： | 55Pa以下 | 初期圧力損失： | 120Pa以下 | 初期圧力損失： | 120Pa以下 | |
| 平均粒子捕集率： | 25％以上 | 平均粒子捕集率： | 50％以上 | 平均粒子捕集率： | 50％以上 | |
| 粉じん保持容量： | 410g/㎡以 | 粉じん保持容量： | 615g/㎡以 | 粉じん保持容量： | 615g/㎡以 | |
| 適合 ろ材 |
RM/300 | RM/400 | ＲＭＴ200Ｒ | |||
|
|

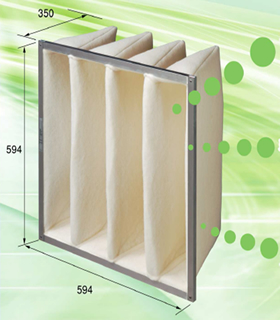

袋型フィルタ リムキャップTM
|
疎密一体構造型ろ材を使用しており、塵埃の保持容量を向上しています。
さらに、流出側は機械的に繊維を編みこみ、高密度化させることで、ろ材抵抗を高めることなく、除去効率を向上しております。

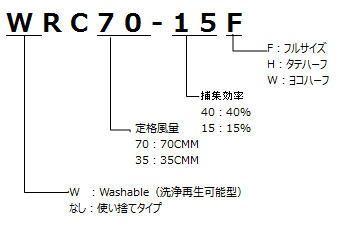

品番
リムキャップ標準仕様
| 品番 | 寸法 縦X横X奥行(mm) |
定格風量 (㎥/min) |
ポケット数 | 初期圧力 損失(Pa) |
初期圧力 損失(Pa) |
捕集効率※ （％） |
製品重量 （Kg） |
製品重量 （Kg） |
| RC70-40F | 594X594X350 | 70(56) | 4 | 70
(47) |
200 | 40 | 1.7 | 使い捨て |
| RC35-40H | 594X289X350 | 35(28) | 2 | 1.0 | ||||
| RC35-40W | 289X594X350 | 35(28) | 4 | 1.0 | ||||
| WRC70-15F | 594X594X350 | 70(56) | 4 | 48
(31) |
15 | 1.5 | 洗浄再生
可能型 |
|
| WRC35-15H | 594X289X350 | 35(28) | 2 | 0.8 | ||||
| WRC35-15W | 289X594X350 | 35(28) | 4 | 0.8 |
構成
| ろ材 | ポリエステル | |
| フィルタ 材質 |
フレーム | アルミニウム |
| 心材 | SWRM | |
| 使用条件 | 最高使用温度 | 60℃ |
| 最高使用湿度 | 98%R.H. |
用途
１．一般空調の外気処理用として。
２．工場空調の外気処理用として。
３．高性能、超高性能フィルタの前処理用として。
フィルタ装着方法
|
|
||||||||||||||||||||||||||
|
１）捕集効率15%のリムキャップTMは、2回程度の洗浄再生に耐えうる構造となっております。 ２）リムキャップTM洗浄時に、ろ材膨らみ防止用のリテーナーを切断した方が、容易に洗浄が可能ですが、再使用する場合は再びリテーナーを取り付けてください。取り付けずに運転した場合、フィルタ破損などの恐れがあります。 |
ニッタフィルタケーシング
|
プレフィルタケーシング サイドアクセスタイプ
リムジンTMフィルタ内蔵専用プレフィルタケーシングは各分野での空調システムにおいて、外気処理または、中・高性能フィルタの前処理として最適で奥行寸法が200mmとコンパクト設計になっております。 |
|
中・高性能フィルタケーシング サイドアクセスタイプ
設置面積の省スペース化が求められる今、当社の豊富な実績とノウハウを活かして設計された、極めてコンパクトなケーシングです。カムクランプレバーの上げ下げでフィルタが簡単に取り付け、取り外しができます。 |
|
ＨＥＰＡフィルタケーシング サイドアクセスタイプ
設置面積の省スペース化が求められる今、当社の豊富な実績とノウハウを活かして設計された、極めてコンパクトなケーシングです。簡単かつ確実な特殊カムクランプ方式によりエアーリークがありません。ネジの調整だけでフィルタが簡単に取り付け、取り外しができます。 |
70m3/min対応フィルタシリーズ
|
中性能フィルタ ユバーサルエミレント
奥行寸法150mmのコンパクトなろ材交換型中性能フィルタです。ろ材にプリーツ加工を施す事で、低圧力損失を実現しました。 |
|
中性能フィルタ バリューエミレント
奥行寸法292mmで、ユニバーサルエミレントと比べて約1.3～1.5倍も長寿命な、ろ材交換型中性能フィルタです。 |
|
中性能フィルタ エスプレッツTM
エスプレッツTMの特長である、高剛性フィルタパックをＶ字状に配列した、中性能セル型フィルタです。 |
|
HEPAフィルタ エスプレッツTM
エスプレッツTMの特長である、高剛性フィルタパックをＶ字状に配列した、セル型HEPAフィルタです。 |
